本项目采用PCCP长输管道进行运输，管道设计长度为11公里，布设方式为埋管方式，埋深3m到5m，设计承受压力为2Mpa，PCCP管道规格为直径3.2m，单管长度为5m。该输水管道沿线工况较为复杂，沿途穿越河流、高速公路、农田以及村落等。该工程输水压力较高，在输水过程中，管道内部预应力钢丝因为环境因素、氢脆效应等易发生预应力钢丝断裂等问题，从而导致管道爆管等问题，严重威胁供水安全。

我单位自主研发的分布式光纤管道断丝监测系统，将分布式光缆通过干式或者带压安装的方式铺设到PCCP管道内部，PCCP断丝产生的压力波被安装在管道内部的分布式光纤传感器接收后，传输到采集系统经过系统内部的模式识别过滤后将剩下的声事件通过网络传输到中央分析平台，分析处理后确定断丝数量并定位断丝位置。通过联系、自动的PCCP断丝监测，用户能根据监测数据及报警主动地安排停水、修复或者更换管道，并为调度优化、应急预案制定提供数据支撑。

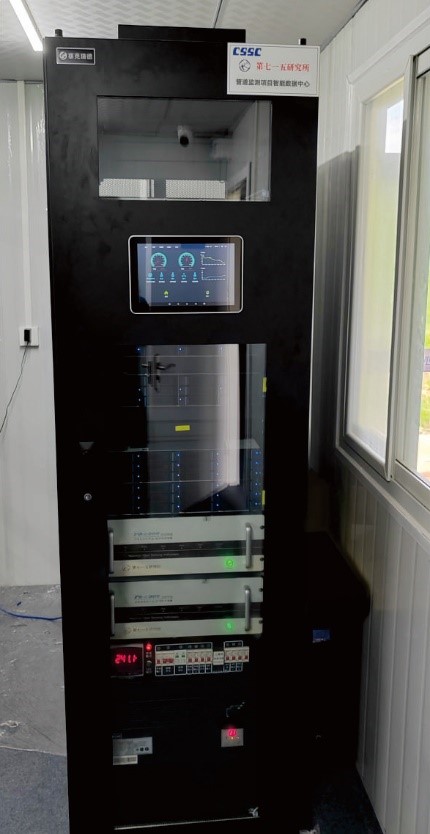

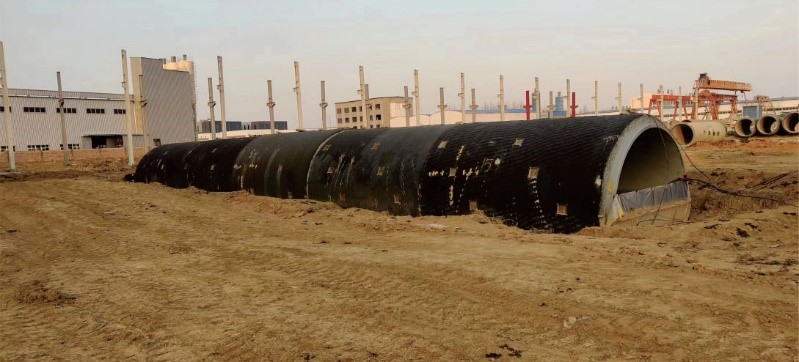

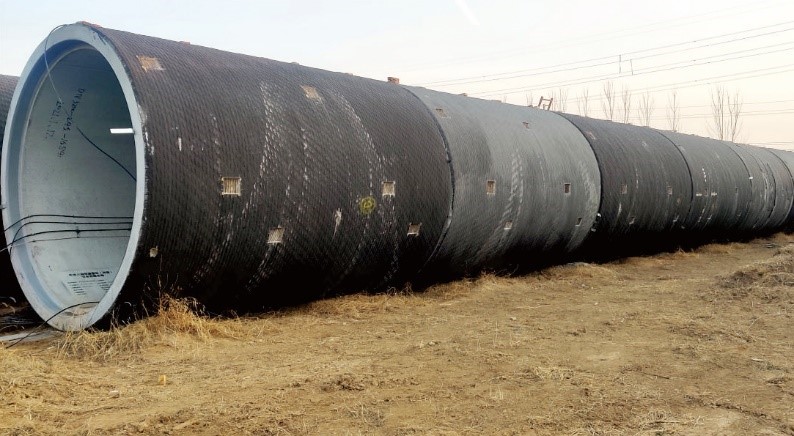

现场及设备图
