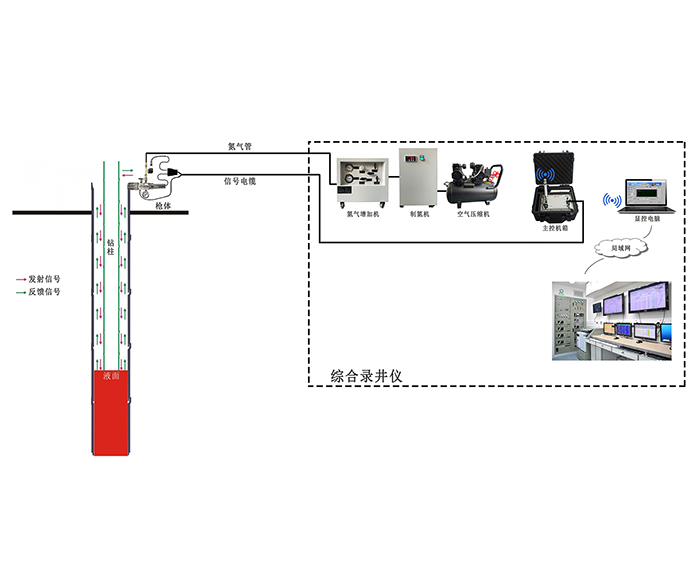

井下液面在线监测钻录一体系统是由杭州瑞利超声科技有限公司开发的针对油气井井下液面进行在线监测的钻录一体化系统。整个系统由外爆式井口发声装置、采集控制装置、氮气发生装置（由空压、制氮和氮气压缩机组成）、显控单元、无线数据交换装置以及综合录井仪组成。

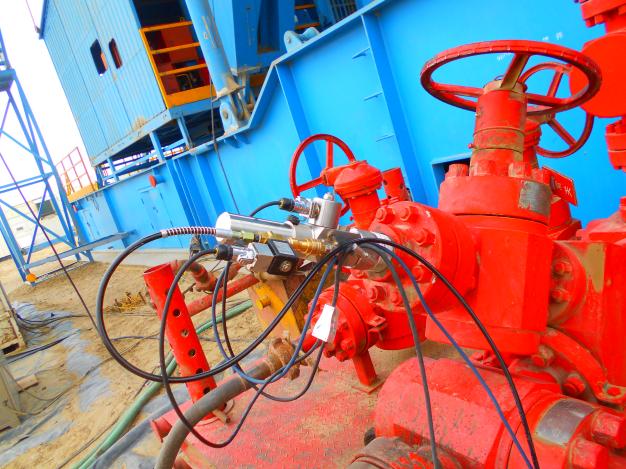

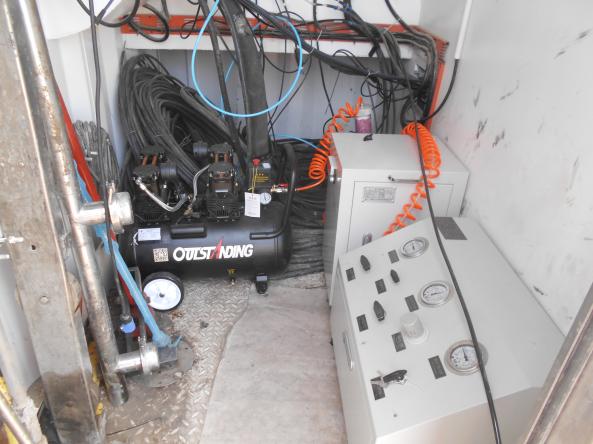

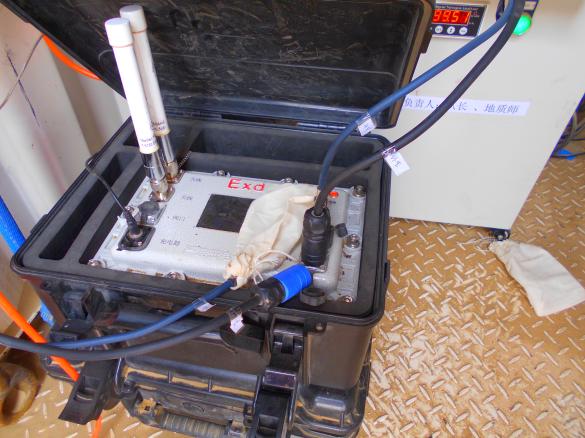

井口发声装置一般可固定放置于压井管汇处，钻采四通处、节流管汇处等多个位置、氮气发生装置和显控单元放置于仪器房。采集控制单元和氮气发生装置分别通过信号线及高压气管线与枪体相连。显控单元上安装有井下液面监测仪操控分析软件，可通过有线或无线的方式连接到采集控制装置实现对井口发声装置的操控，同时，通过接入井场局域网，与录井仪系统实现互联。

该系统将井下液面监测系统与地面录井系统相融合。需要测量井下液面深度时，从录井房远程自动或人工操作即可，这样便可在开井状态下及时获取井下液面数据，并与综合录井仪参数融合，实现对井下状况和漏失情况的连续监测、分析、预警和记录的目标。

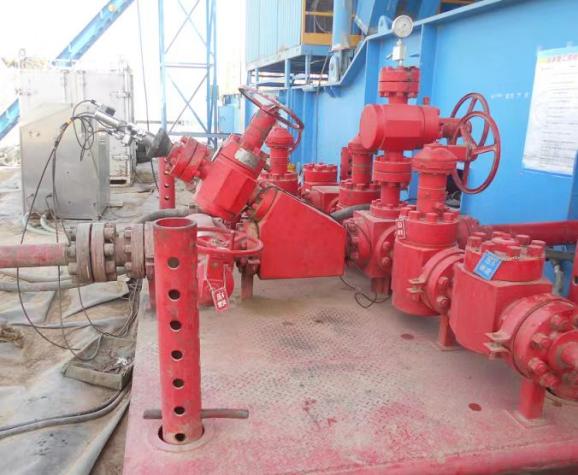

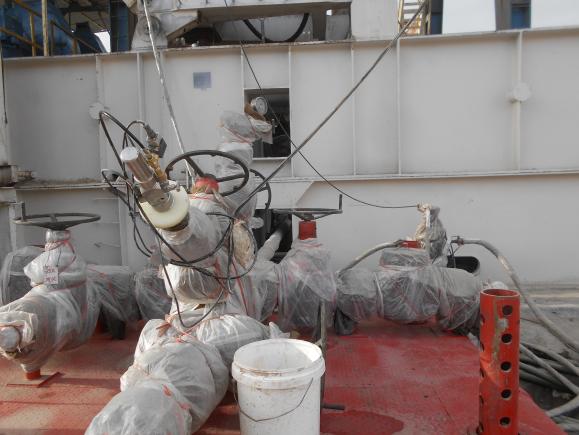

塔里木油田设备使用现场
