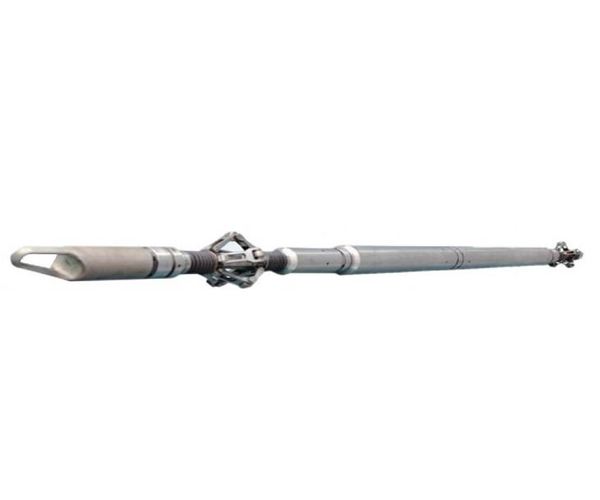

固井质量检测系统
便携式地面采集系统
采集模块
主控计算机系统
深度张力绞车面板
供电面板
下井仪器
节箍仪器(CCL)
伽马遥测仪器 (GR)
水泥密度测井仪 (RCD)
扇区水泥胶结仪(RCB)
软件系统
地面采集软件：
(信号处理、显示、etc)
解释软件：
(RCB、RCD、综合)
RCB 扇区水泥胶结测井仪
工作原理
RCB 扇区水泥胶结测井仪在较短源距处安装8个扇区接收换能器，每个覆盖45°。每对扇 区发一收换能器都像传统3英尺方式测量，但每次只是“看到”45°区域。可以识别沟槽、孔 洞，判断水泥类型。
仪器结构
- 采用下发上收布局，从下到上依次为发射电路短接、声系、接收电路短接；
- 电路部分外壳采用沉淀硬化不锈钢结构。声系采用波纹管、刻槽不锈钢结构，声系为双发十 收阵列模式；
- 扇区源距1 .5ft;CBL 接收器源距3ft;VDL 接收器源距5ft。
技术特点
- 从纵向和横向(沿套管圆周)测量套管周围的水泥胶结质量，并以灰度图的形式形象、直 观的显示出套管与水泥环(第一胶结面)的胶结情况，准确评价第一界面存在的窜槽、空 洞的大小、位置及分布情况；
- 包含常规声波变密度仪器的全部测井信息，可完全替代常规声波变密度测井；
- 一次测井可提供3ft声幅、5ft变密度和8个扇区声幅灰度测井曲线，直观显示第一界面窜槽 或孔洞的位置、大小及分布情况；
- 采用较短源距，测量结果受快速地层的影响较小；
- 能区分低密度水泥、部分胶结引起的测量结果的多解性；
- 同步井温曲线，更利于固井质量解释。
RCD水泥密度测井仪
工作原理
放射性点源周围射线强度正比于点源周围介质的电子密度，而电子密度与物质的原子系 数(或物质的密度)有着直接的关系。原子系数越大，散射的伽马射线就越少，因此探测器接 收到的散射伽马射线就越少。
由1个250mCi的Cs137 源产生伽马源场，按照设计的角度发射出去，发射的伽马射线与套 管、水泥环、泥浆液、地层等井柱周围物质产生康普顿效应并形成散射。在距离放射源0.21m 设置套管壁厚探头、0.42m 处设置6个扇区水泥密度探头，分别探测来自套管等介质产生的非 弹性碰撞的次生伽马射线计数，通过后续电路处理和计算得到水泥环平均密度、套管厚度、套 管偏心的固井质量参数。
结构特点
- 电子线路与探头连接成整体从上端装入外壳；
- 铅屏蔽体与下接头连接成整体从下端装入外壳；
- 采用1个厚度探头，6个密度探头；
- 仪器放置在系统最底端，无过线，装源的方式采用底部送入结构。
技术特点
- 可以确定环空填充介质密度、套管壁的厚度、管外扶正器位置及套管偏心率；
- 不受高速地层影响；
- 可直接评测水泥环密度；
- 对水泥密度和套管厚度测量的精度较高;
- 具有较高的垂直和径向分辨率。
应用情况

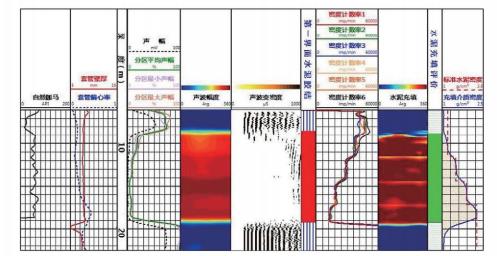

精确计算水泥密度，准确评价水泥胶结与充填状况

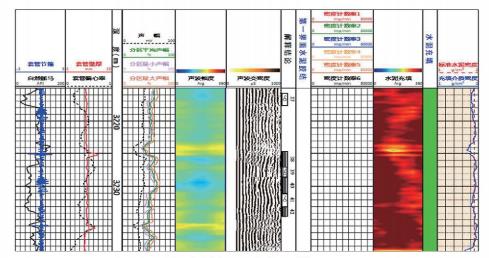

准确判断固井水泥微环

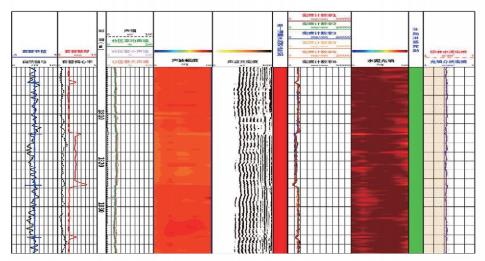

评价套管厚度等技术状况

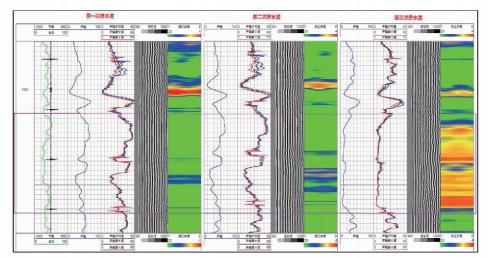

评价固井挤水泥效果

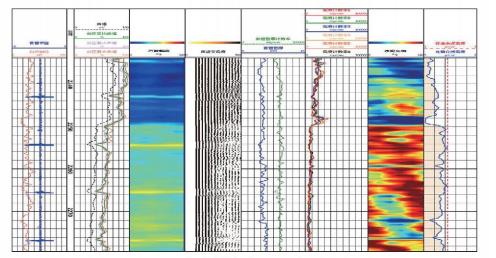

准确判断水泥返高

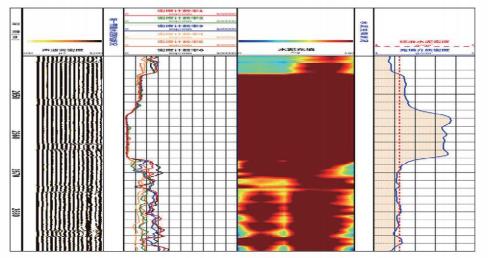

判别套外高、低密度物质
直读/存储式扇区水泥胶结测井仪应用

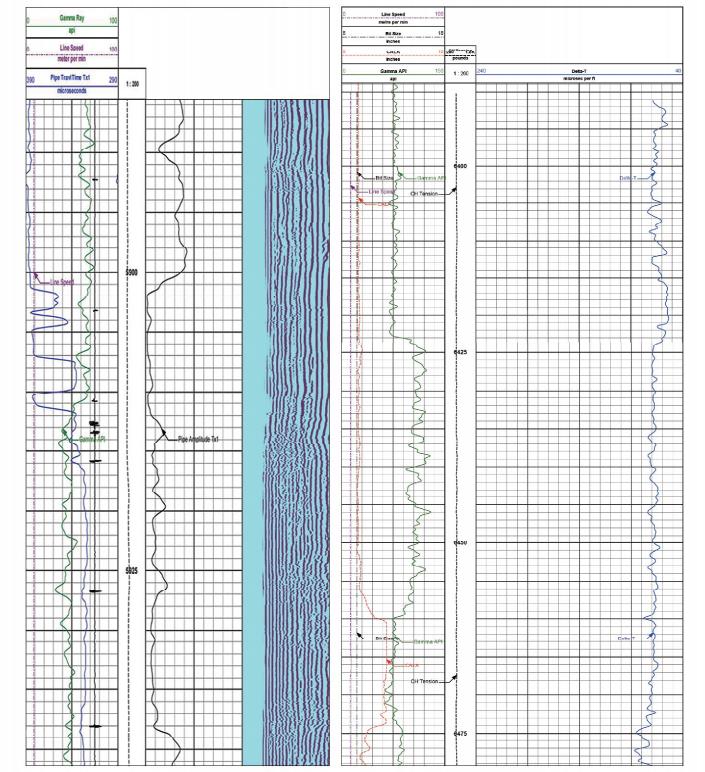

塔里木油田测井实图
