一、光纤监测原理

1、技术简介

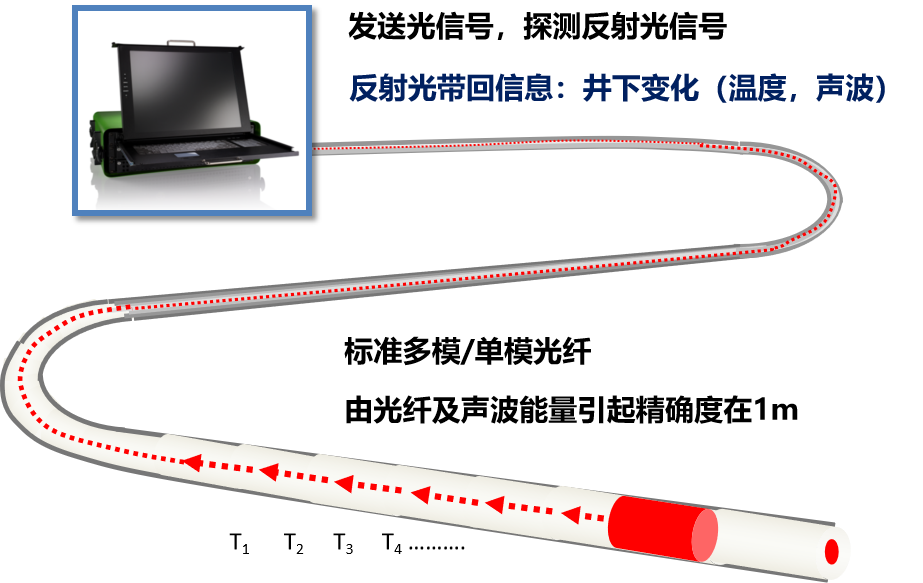

分布式光纤监测技术以光纤本身作为传感器，无需下井仪器。通过测量背向散射光，探测出井下每个小层的温度、声波和应变等数据，从而实现对油气井生产过程、压裂改造过程及效果、油气输送管道的监测。为了获得更完整的数据，并使数据间可以相互校正，一般采用分布式声波传感技术(DAS)与分布式温度传感技术(DTS)相结合的技术。



2、技术原理

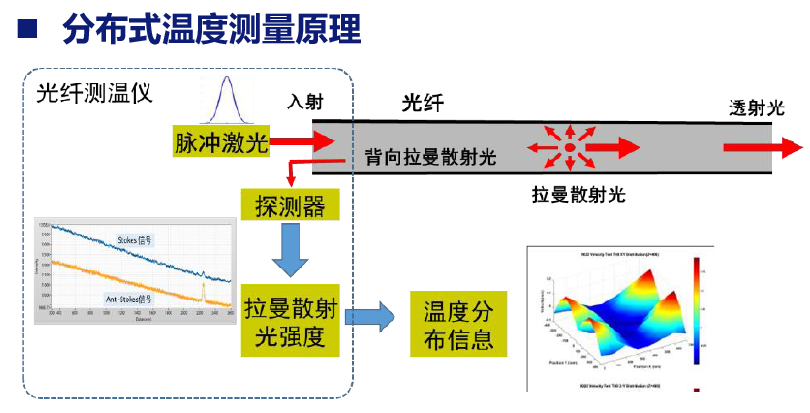

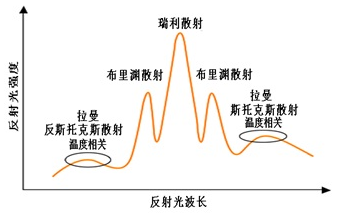

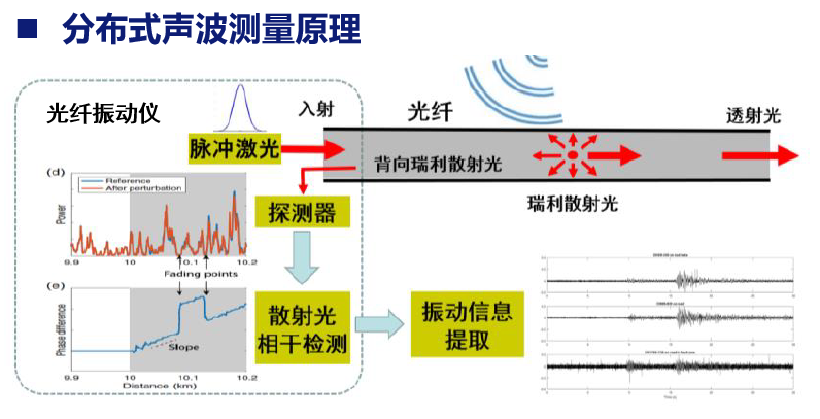

激光在光纤中传播时会产生三种背向散射光。瑞利散射是弹性散射，对振动非常敏感，通过调解散射光的振幅和相位可获取光纤沿线振动和声波的信息。拉曼散射是非弹性散射，对温度最为敏感，通过测量两者光强比值可获取光纤沿线温度的信息。

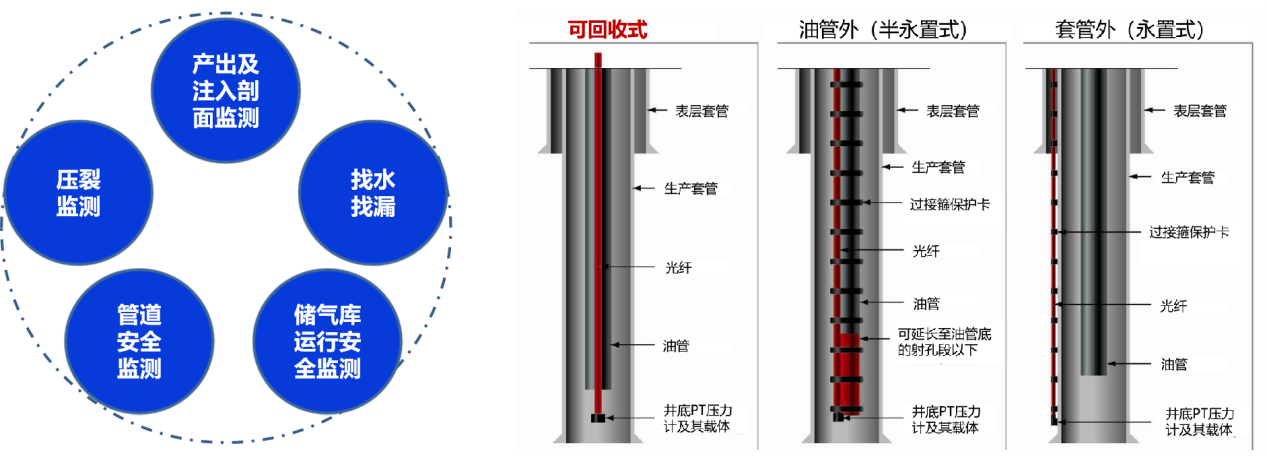

3、技术用途及监测方式

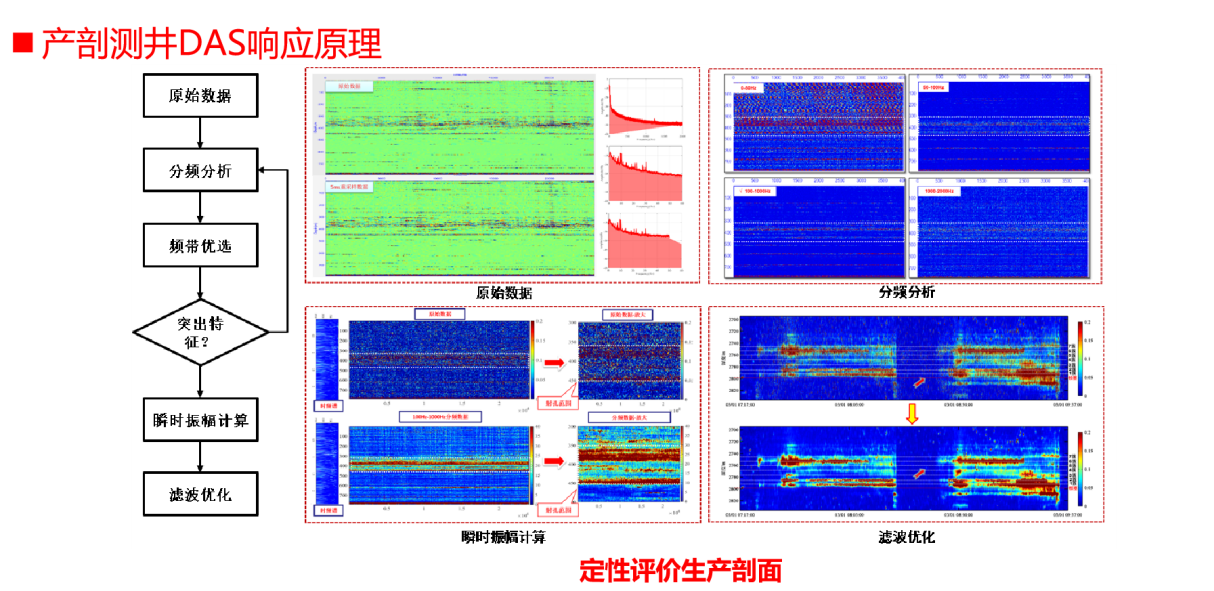

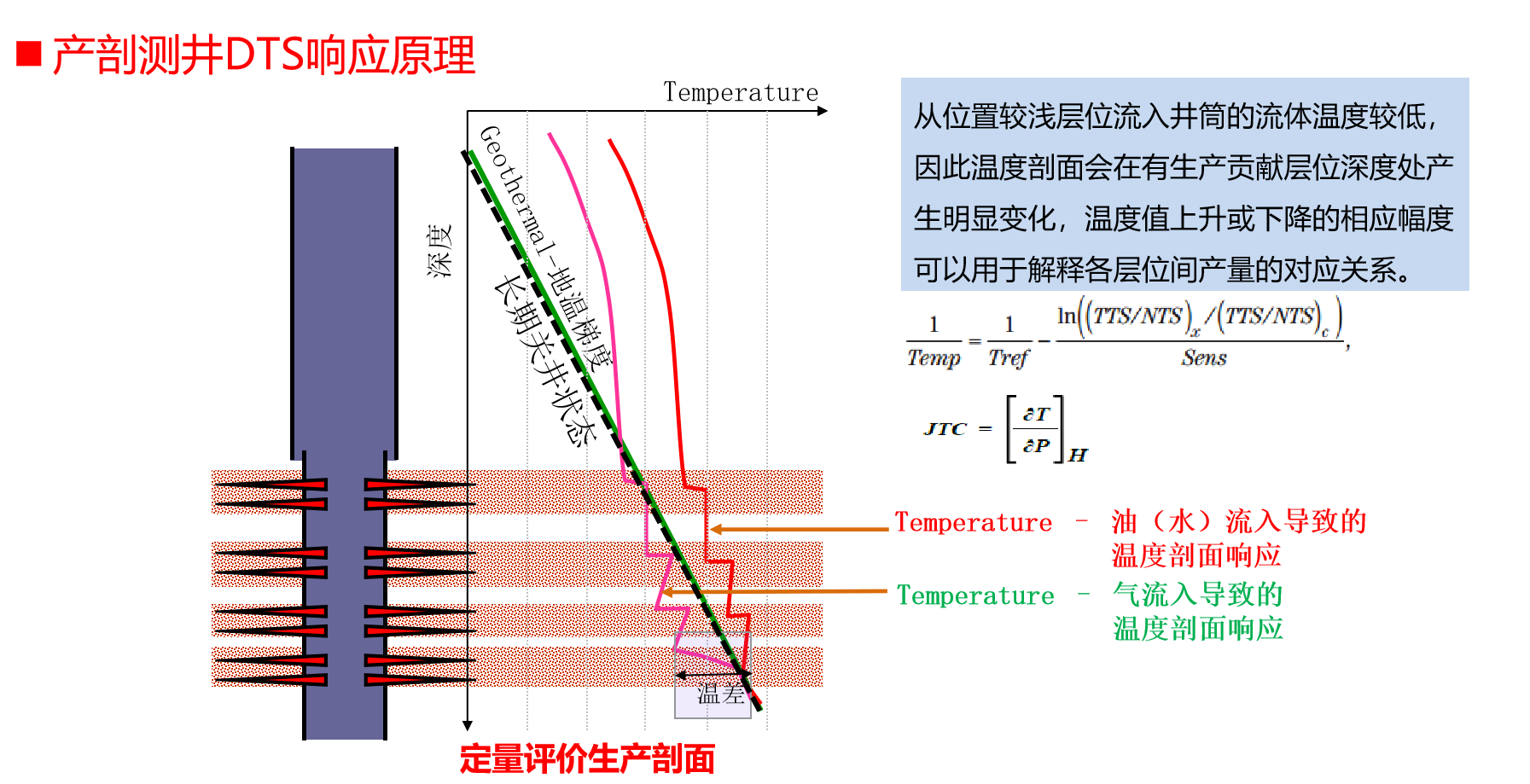

4、测井响应原理





二、光纤测井成果

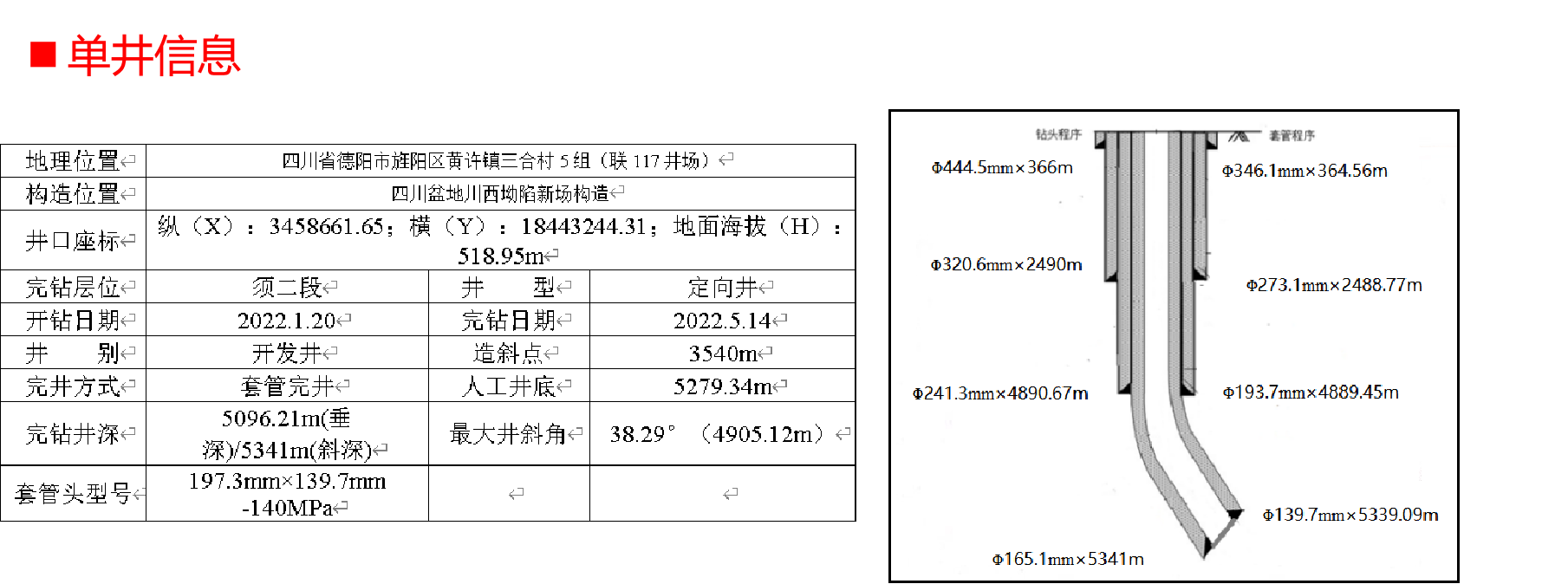

1、产剖测试井况信息





2、施工内容

监测目的：
电缆带光纤至5200m进行测井。井下仪器分别在三个生产制度、关井下，获取井筒DTS数据。结合井口产出的计量结果，从而求取各生产层段的产出参数。
监测井段：
全井筒（重点井段：4870-5200m）。
监测内容：
下至目的层位后利用分布式光纤监测系统，记录整井生产过程中温度、声音的变化。

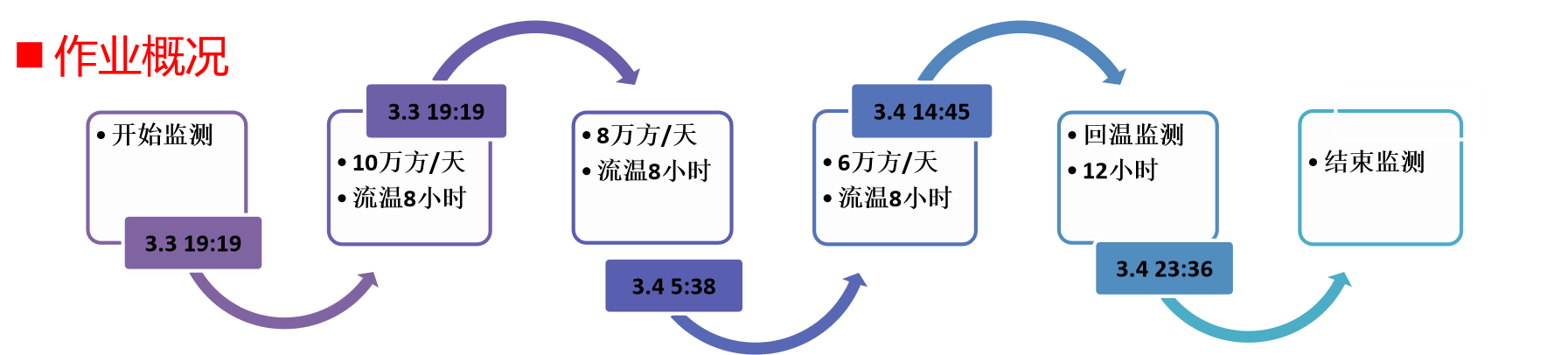

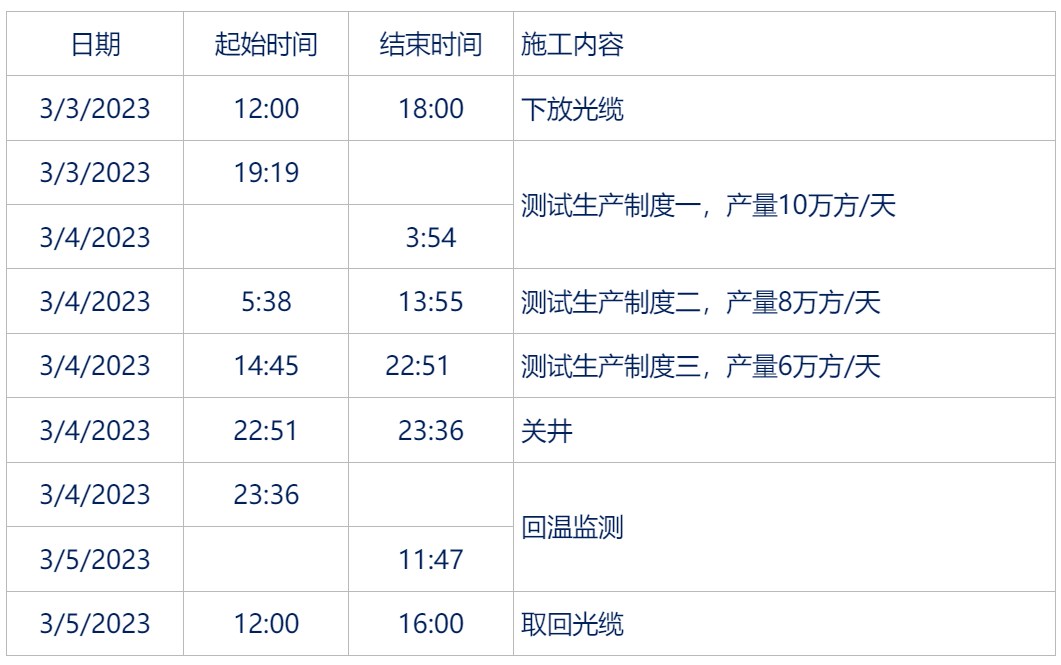

作业概况：



3、光纤测井资料处理解释

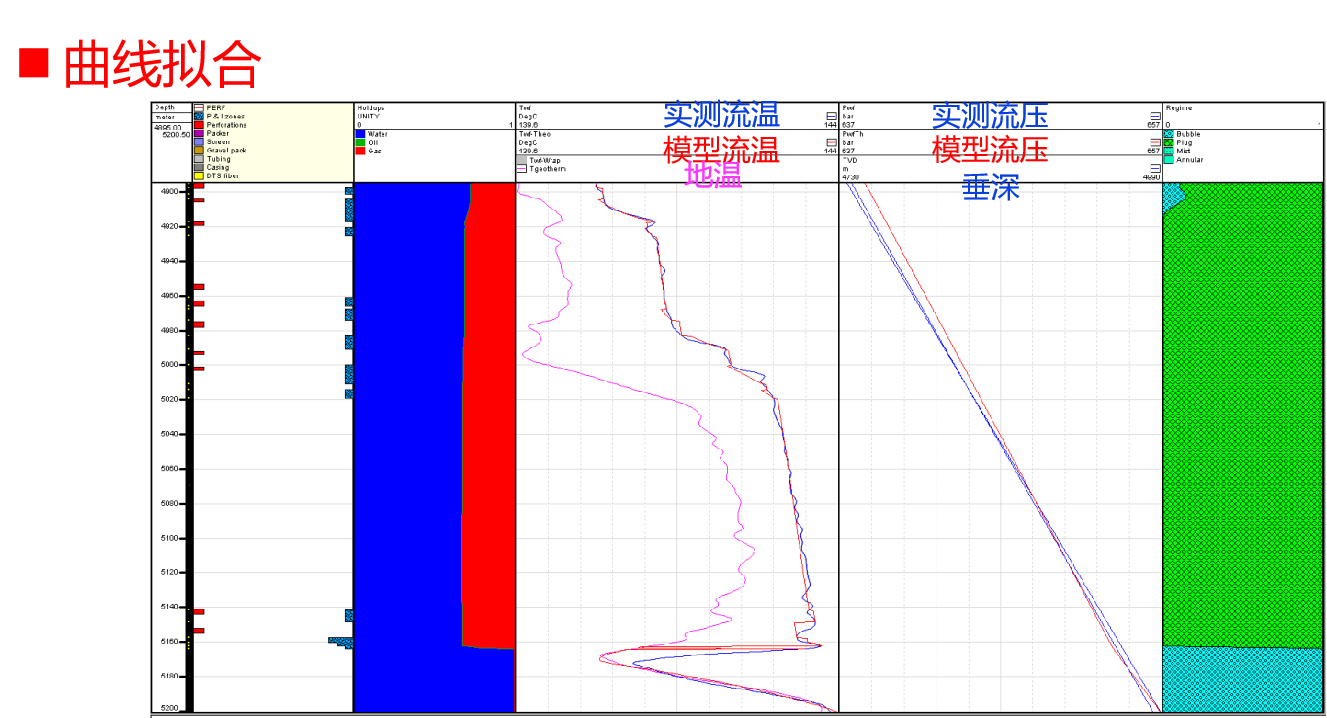

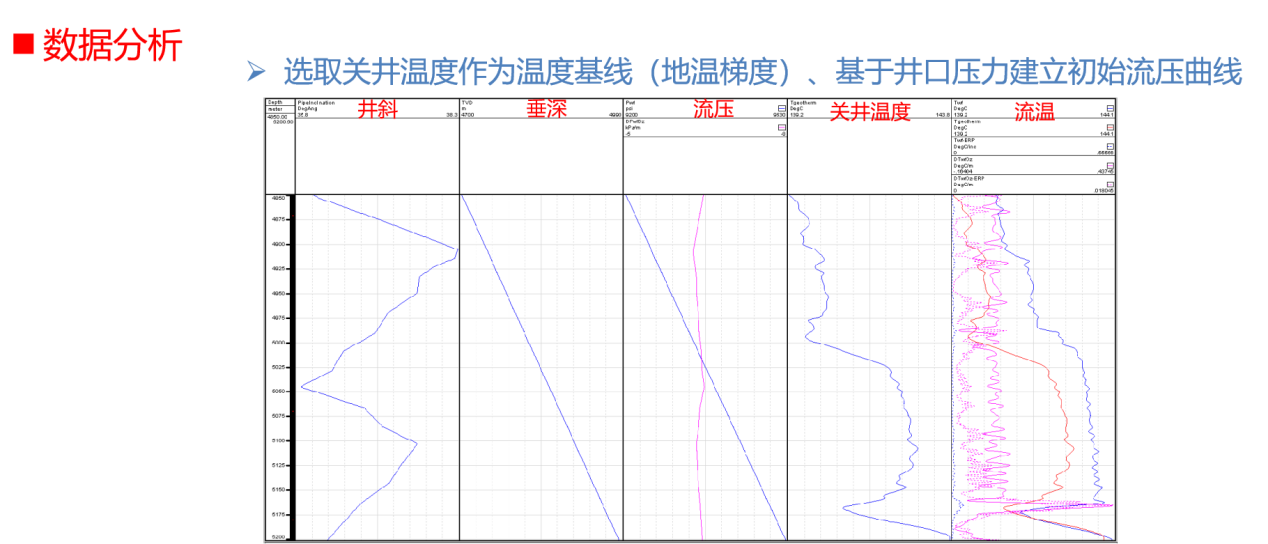

光纤DTS生产剖面数据分析：

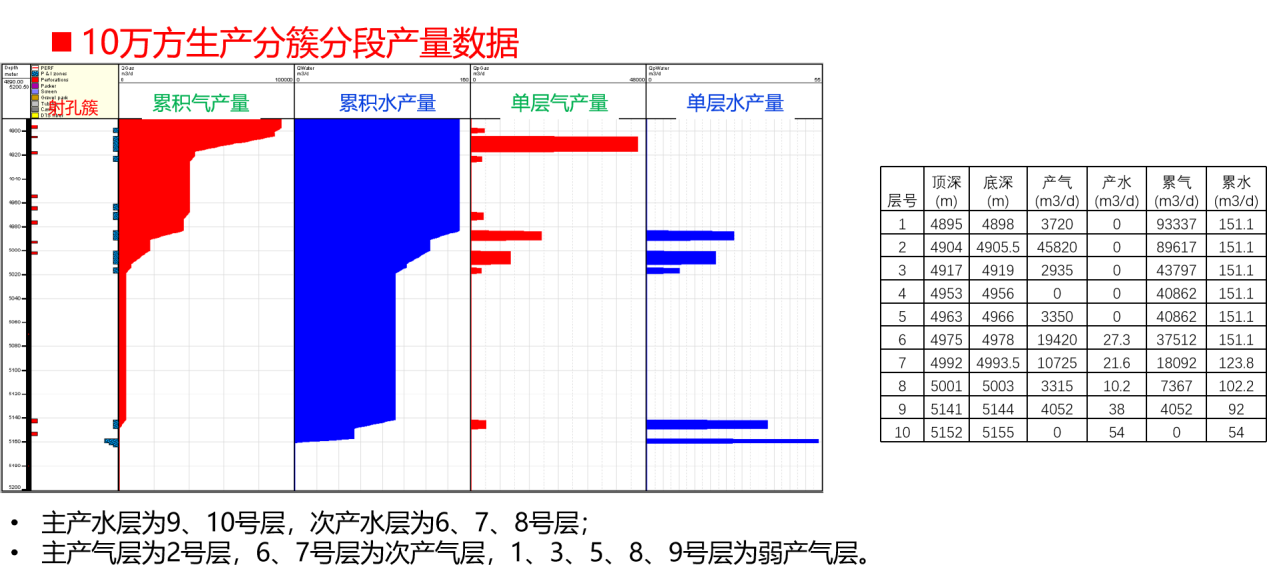

数据解释结果：



测井总结：

本次施工比较顺利，光纤设备运行正常；
通过质量控制分析，DTS测井数据质量合格；

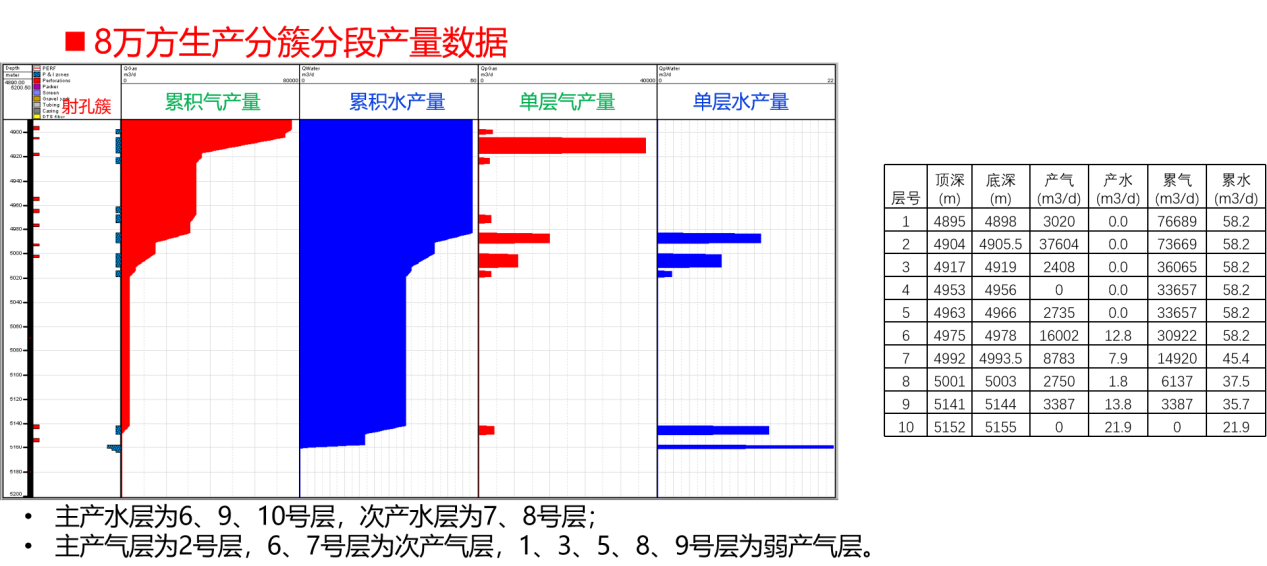

通过数据处理、分析、建模成功的解释了分段和分簇产量；

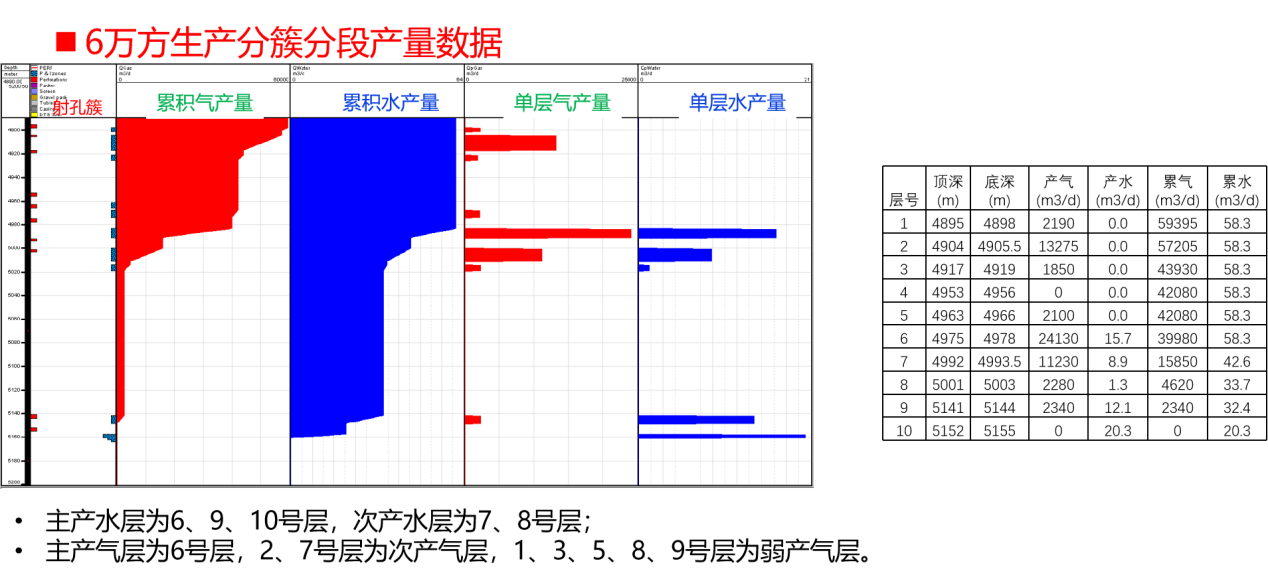

DTS结果分析显示：主产水层为9、10号层，次产水层为6、7、8号层；主产气层为2号层，6、7号层为次产气层，1、3、5、8、9号层为弱产气层。6万方生产情况下，主产气层由2号层变为6号层。
